硬盘的物理结构(电路板部分)

发布日期:2018-02-05 作者: 点击:

①控制芯片:这是硬盘的最主要的控制芯片,相当于计算机中的CPU,负责数据的交换与处理,是硬盘的核心部件之一。

②数据线接口:通过该接口,利用相应的数据可以把硬盘与计算机主板连接起来,从而实现硬盘中数据的读写操作,相当于计算机中的输入输出设备。

③缓存:硬盘缓存的主要作用是与硬盘内部交换数据,是实现硬盘数据“预处理”操作的芯片。我们通常说的硬盘内部传输率其实就是指该缓存与硬盘内部之间的数据传输速率。其在硬盘中的作用相当于计算机中的内存。

④电源接口:主要用于硬盘与机箱电源相连接,通过该接口为硬盘工作供电。

⑤硬盘跳线:当计算机中连接有两个及两个以上IDE硬盘时,必须为它们设置端口号,以便计算机来区分。主盘和从盘。具体设置方法因不同品牌硬盘来实现主、从盘的设置。现在流行的串口硬盘(SATA)则是通过数据线连到计算机主板上不同的端口来区分的。

商务服务器上所常用的SCSI硬盘也是通过跳线来为一组硬盘编号。SCSI硬盘一般按接口针脚数分为40针、50针、60针、68针、80针等等。现在常用的主要是68针和80针。它们的跳线是以2的乘方次跳线。

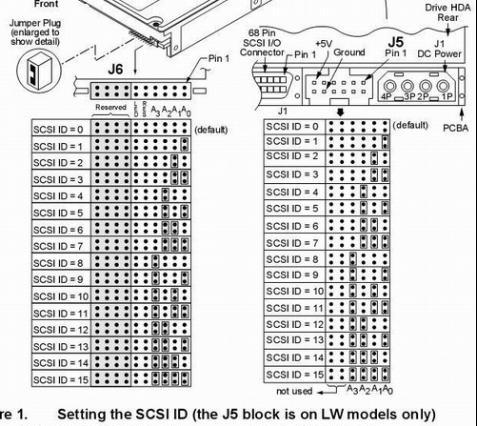

具体方法如下图所示:


1. 把硬盘的接口朝自己,线路板朝上。

2. 我们可以看到一排跳线,一般有4排8根针总共有4个跳线位。标识位号分别为0,1,2,3。

3. 一般一块SCSI块能同时识别16个设备,此16个设备的端号分别是ID0,ID1,ID2,ID3,ID4,ID5,ID6,ID7,ID8,ID9,ID10,ID11,ID12,ID13,ID14,ID15。

16个端号是通过跳线来完成的。公式:端号=20+21+22+23.此公式的次方数(0,1,2,3)就是“标识位号”,只要跳线了就立计入。如此标识位为空就不计入。

举例1.要设一个端口号为5的SCSI硬盘,则只需在“标识位”为0,2的位置跳线即可。公式为端号=20+22=5

举例2.在“标识位”0,1,2,3全部跳线,则端号是多少?

       端号=20+21+22+23=15

SCIS硬盘跳线要注意的是此端口是从IDO开始,所以第一块硬盘端口号是ID1,以此类推。另外很多人认为80针的SCSI无需跳线,其实不足,其跳线往往在电脑机箱SCSI槽口内已设好。还有SCSI卡往往自己和主机会用掉2个端口,所以服务器一组硬盘往往一组最多接14块SCSI硬盘。

⑥ 主轴电机控制芯片:为硬盘马达提供电源,控制转速。

⑦ ROM芯片:一般由一块高速的单片机构成,其固化的软件可以进行硬盘的初始化,执行加电和启动主轴马达,定位以及故障自检等。

硬盘电路板采用贴片式元件焊接,主要有以上6大部分组成。当然还有一些辅助电路,如主轴调速电路,磁头驱动与伺服定位电路,读写电脑,控制与接口电路等。
